电源模块

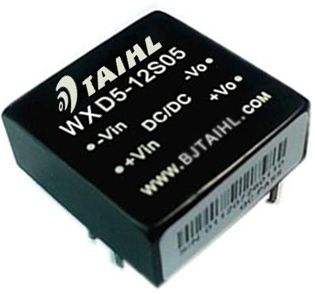

摘要： 电源模块是可以直接贴装在印刷电路板上的电源供应器，其特点是可为专用集成电路（ASIC）、数字信号处理器 (DSP)、微处理器、存储器、现场可编程门阵列 (FPGA) 及其他数字或模拟负载提供供电。
电源模块
创建者：矿宝网
分享到：电源模块是可以直接贴装在印刷电路板上的电源供应器，其特点是可为专用集成电路（ASIC）、数字信号处理器 (DSP)、微处理器、存储器、现场可编程门阵列 (FPGA) 及其他数字或模拟负载提供供电。
三菱电源模块：MDS系列、Q61P/Q62P/Q63P系列；
艾默生电源模块：GXT-LMT系列、UH11系列、UH31系列、HD22010-2、HD22010-3；
西门子电源模块：6SN系列、6EP系列、6SE系列；
力士乐电源模块：KDV系列、KDW系列、KDA系列、KDF系列、KDS系列、TVD1。2/1。3系列、 TVR系列、TVM系列、HMV系列；
施耐德电源模块：ABL7系列、ABL8系列、ABL1系列；
AB电源模块：1394-SJT10-E、CAT8520-PS1、SLC1746-P1、工控制机电源；
发那科电源模块：A06B系列；
贝加莱电源模块：0PS系列、0PB系列；
台达电源模块：DRP系列、PMC系列。
安全操作流程
纠错与补充
1．对有TRIM或ADJ（可调节）输出引脚的电源模块产品，可通过电阻或电位器对输出电压进行一定范围内的调节，一般调节范围为±10%。
2．对TRIM输出引脚，将电位器的中心与TRIM相连，在所有+S、-S管脚的模块电源中，其他两端分别接+S、-S。没有+S、-S时，将两端分别接到相应主路的输出正负极（+S接+Vin,-S接-Vin），然后调节电位器即可。电位器的阻值一般选用5~10kΩ比较合适。
3．对ADJ输出引脚，分为输入边调节与输出边节。输出边调节与TRIM引脚的调节方式一样。输入边调节只能上调输出电压，此时将电位器的其中一端与中心相接，另一端接输入端的地。
4．一般电源模块产品都有内置滤波器，能满足一般电源应用的要求。如果需要更高要求的电源系统，应增加输入滤波网络。可以采用LC或π型网络，但应注意尽量选择较小的电感和较大的电容。
5．为了防止输入电源瞬态高压损坏电源模块，建议用户在输入端接瞬态吸收二极管并配合保险丝使用，以确保电源模块在安全的输入电压范围之内。为了降低共模噪声，可以增加Y（Cy）电容，一般选择几nf高频电容。R为保险丝，D1为保护二极管，D2为瞬态吸收二极管（P6KE系列）。
