简介

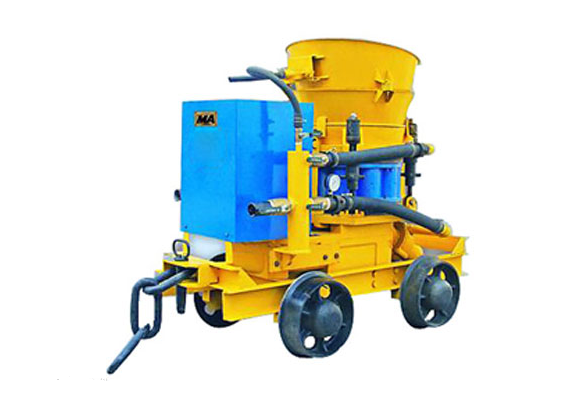

喷浆机

摘要: 喷浆机,是一种新型高效喷浆机械,主要适用于5m*5m断面巷道混凝土喷浆作业。

立即询盘 现货采购

喷浆机

创建者:矿宝网

分享到:

喷浆机,是一种新型高效喷浆机械,主要适用于5m*5m断面巷道混凝土喷浆作业。


用途

纠错与补充

高沼矿井巷道喷射混凝土施工作业,降低粉尘浓度。

组成部分

纠错与补充

主要结构:

A.驱动装置:由主电机、减速器等组成。全封闭油浸式减速器安装在机器底部,三级齿轮传动,传动效率约93%

B.转子总成:由转子体、料腔、转子衬板等组成。

C.密封系统:由上、下橡胶密封板及压紧机构等组成。橡胶密封板:有上、下两块,特殊配料制成,非常耐磨,使用寿命为300-400m3砼料。压紧机构:采用螺杆压紧装置。该机采用四点压紧,以保证橡胶密封板结合面各处压力分布合理。提高了密封效果,减少了粉尘溢出。

D.振动料斗:由料斗、振动器、筛网等组成。采用振动强制下料,可以使混凝土拌合料顺利进入转子料腔中。

E.风路系统:由主风阀、上下风阀、分风器、压力表、管路附件等零部件组成。

F.喷射系统:该系统是由输料软管和喷头构成。输料软管选用新型耐磨喷浆管,喷头由高分子材料压注而成。

G.速凝剂计量添加系统:该系统由速凝剂箱、计量泵、压力表、吸入管路、加风雾化系统、过滤系统、排出管路等零部件组成。

分类

纠错与补充

干喷机

湿式喷浆机

常用规格型号

纠错与补充

常用矿用湿式混凝土喷浆机分为PC5IPC7I两个型号混凝土喷浆机PZ-5PZ-3PZ-7,混凝土喷湿机HSP-5HSP-6HSP-7

安全操作流程

纠错与补充

开机前的准备:

检查电控系统各线路接点是否牢固和有无漏电现象。

观察油标,检查减速器内润滑。(1)检查减速器内润滑油是否充足,有无失效。(2)主减速器内的润滑油为50号工业齿轮油或30号机械油。

检查机器个部分的联结紧固是否松动。

检查计量泵,见计量泵使用手册。

调定速凝剂添加量。根据工程中实际需要速凝剂量的多少来调节计量泵的流量。

短时运转一下机器,以便于掌握运转情况(注意:转子转动方向是否与箭头方向一致,是否有异常声响,但切勿长时间空转,并检查计量泵运转、方向)。

检查施加于橡胶密封板的压紧力。先用手转动压紧装置杆。初步压紧;然后再使用板手上紧,直到密封板处于不漏气为止。



开始喷射作业的操作方法:

打开总风阀,打开上风阀关闭下风阀,观察喷头处是否有风吹出;然后关闭上风阀打开下风阀观察喷头处是否有风吹出,如果不出风或风小,说明有管路不通畅必须清洁管路保证管路通畅。

开启速凝剂辅助风阀,压力为0.3-0.6Mpa,开启计量泵运行直至喷头处有液体速凝剂喷出。

开始正常喷射首先开启速凝剂辅助风阀,总风阀,然后上风阀开启2/3,下风阀全部打开,此时主风路压力应调整在0.4Mpa以上,启动主电机、计量泵,向料斗中加入拌合料,开始喷砼作业。

调整总风阀,直到喷射工认为射流速度合适(喷距为0.8-1.2m)。

使用本机如工作条件不符合,需延长输送距离30米以上,这时拌料加水装置应调整使拌合料达到潮料状态。喷头处需连接水管使混合料达到最佳喷射效果。



停止喷射:

停止加料,当确认料斗中没有余料、喷头处不再有料喷出后,再关闭计量泵,然后关闭振动器。

用自来水管向料斗中加水当确认从喷头处吹出来为干净水,即可关闭主电机。

先关闭总风阀,再关闭速凝剂辅助风阀,最后关闭电源。

清理转子体周围、余气口内及机器周围的杂物,保持机器的清洁、干净。

每班工作结束后,打开输料槽活扣,用加水装置处的清洗胶管进行清洗。喷射机也必须拆开进行全面清洗,为下次操作做好准备。
